2009年 10月 22日
ト〇タ車にはまったく興味は無いでしょうがパトラッシュネタは続きます、
だってオラのブログだもぉ~ん。
そんでもってオラの場合は、インテリアとかエクステリアではなく毎度
お馴染みのひたすらローアングルです。(^u^)

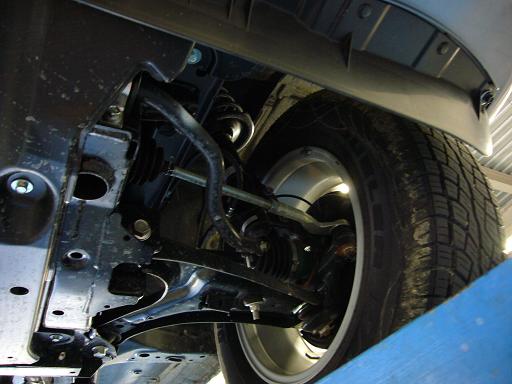

フロントはストラット、ステアリングナックルの位置がGoodですな。
逆にスタビは4×4だとこんなもんですかねぇ、ロアアームが鋼板なのは
良しとしても開放形状なのがなぁ、中間リブもないしぃ。

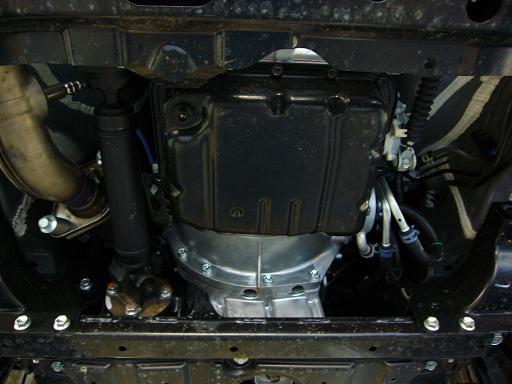

後ろから見たトランスミッションケース、左にエキパイ、フロントへの
ペラシャフトが見えてますね。
その後ろに続くトランスファー、センタートンネルは広々してますなぁ。
左右を繋ぐメンバーは、ラフな位置決めのボルト締めばっかりなのかなぁ。
整備するには、ごっそり下へ降ろせますね。

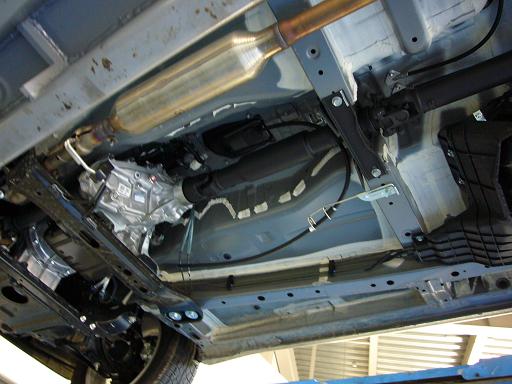

チョット膨らんでるのがサブマフラーで、トランスファーの後ろはセンター
ベアリングで受けてユニバーサルジョイントで繋いでいます。等速ジョイン
トじゃないので、防振マウントにしても唸るし室内に結構響くんだよねぇ、
4×4では一般的な方式だけど。大きく回っているケーブルが、トランス
ミッションケーブルで2つ前の写真の右側で蛇腹に成っているやつよ。
ガソリンタンクとメインマフラー、それにしてもスッカラカンだわ。
寒冷地仕様に付くプロペラシャフトカバーって言うのはどれだぁ?、センター
ベアリングの前のゴムの垂れ幕じゃないかって言い訳されたけどホント?。
4×4には標準じゃないの?、2駆の試乗車とパーツリストで確認したワイ
パーは、明らかに同じなので記載ミスだね。
向きを変えて撮ってみた。
ビルトインラダーフレームなのが、良く分かります。
メインマフラーはでかいんで、排気音はかなり静ちゃん。

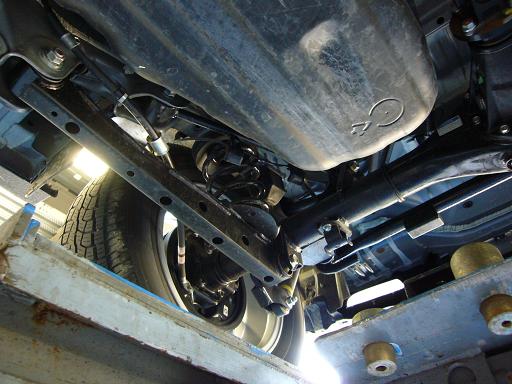

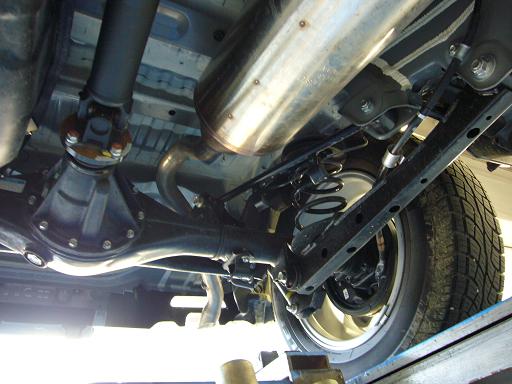

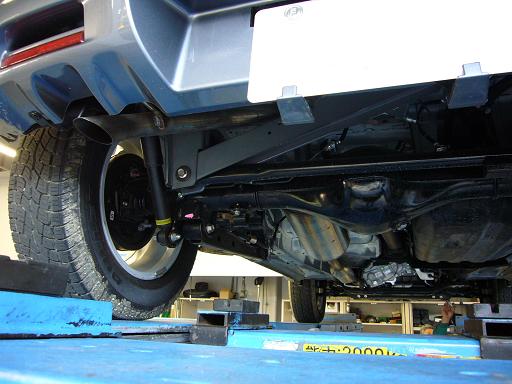

リヤサスは5リンクリジットですな、バネとアブソーバは別体取り付けよ。
リアのビームは一応box構造だね、石ころの排出性は疑問だけどぉ。
MC前のオプションにあった、ユーロサス用のスタビの取り付け座だけが
何故か付いています。輸出用は標準だったりして、リヤシートも輸出用は
ヘッドレストがちゃんと3つ付いてるしぃ。スタビの是非はともかく、相変
わらずユーザーを馬鹿にした仕様差と言うか標準化と言うか原価低減。

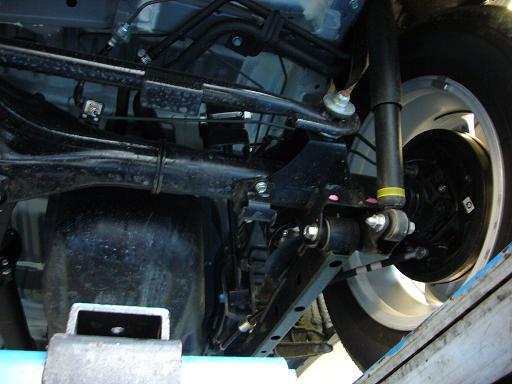

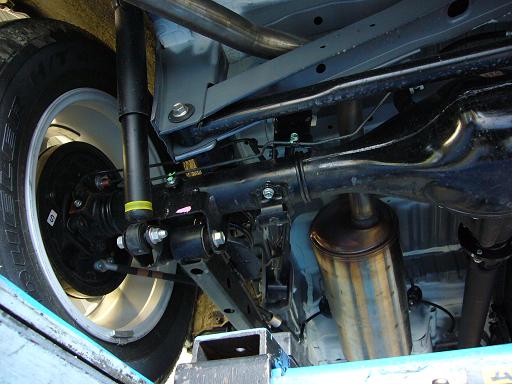

疑惑のラテラルロッドは非調整式だお、車高に15mm違いが有るのだが
どうも部品は共通のようで、4×4はその分左にオフセットしているとか
いないとか。そのうち測ってみるべぇ。
デフのブリーザーは皮被ってますな、この辺りをどうして行くかはお楽しみ
と言う事で、潜水艦仕様にしちゃおうかなぁ。
黒く潰れちゃっているけど、バンプラバーはごっついのが付いているねぇ。

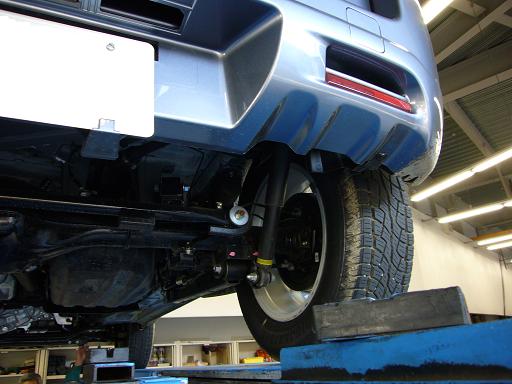

MC後はバンパーもチョット凝った形状になりました、穴の効果は如何に。

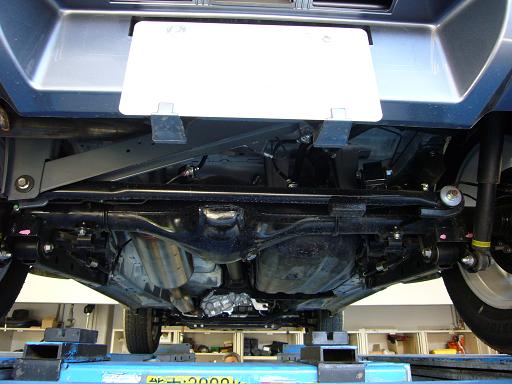

マフラーは下向き切りっぱなし、無骨な本格4×4ですからぁ。(^u^)
こっち側を見ると、クリアランスはあんまりないなぁ。
もったいない空間が、まだ綺麗だけど泥んこになっちゃうんだろうなぁ。
ローアングル編はお終い、<2>へつづく。(^u^)
